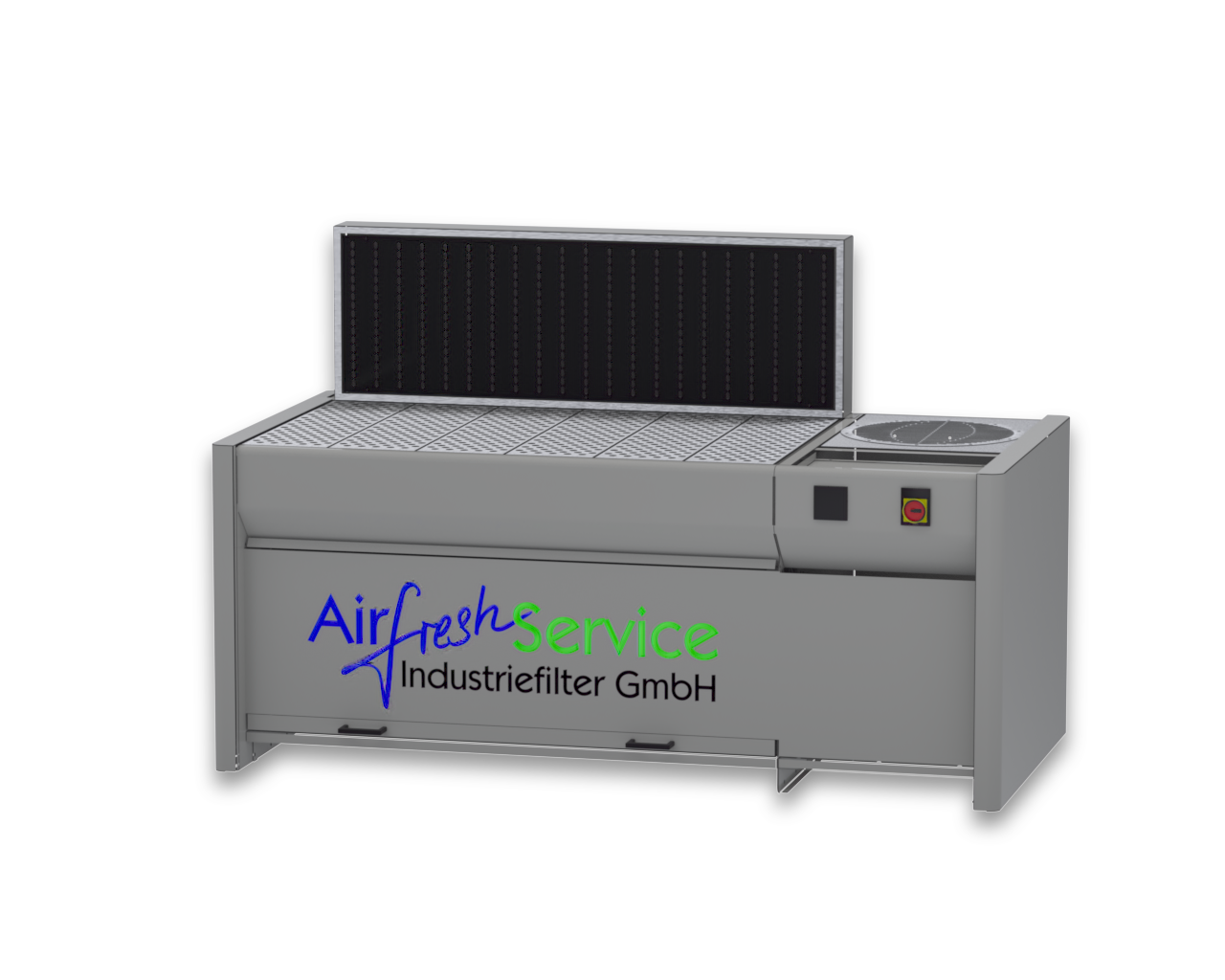

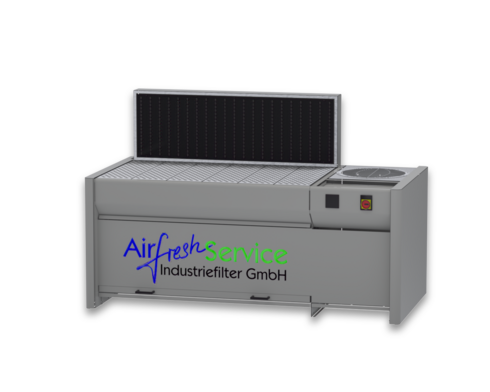

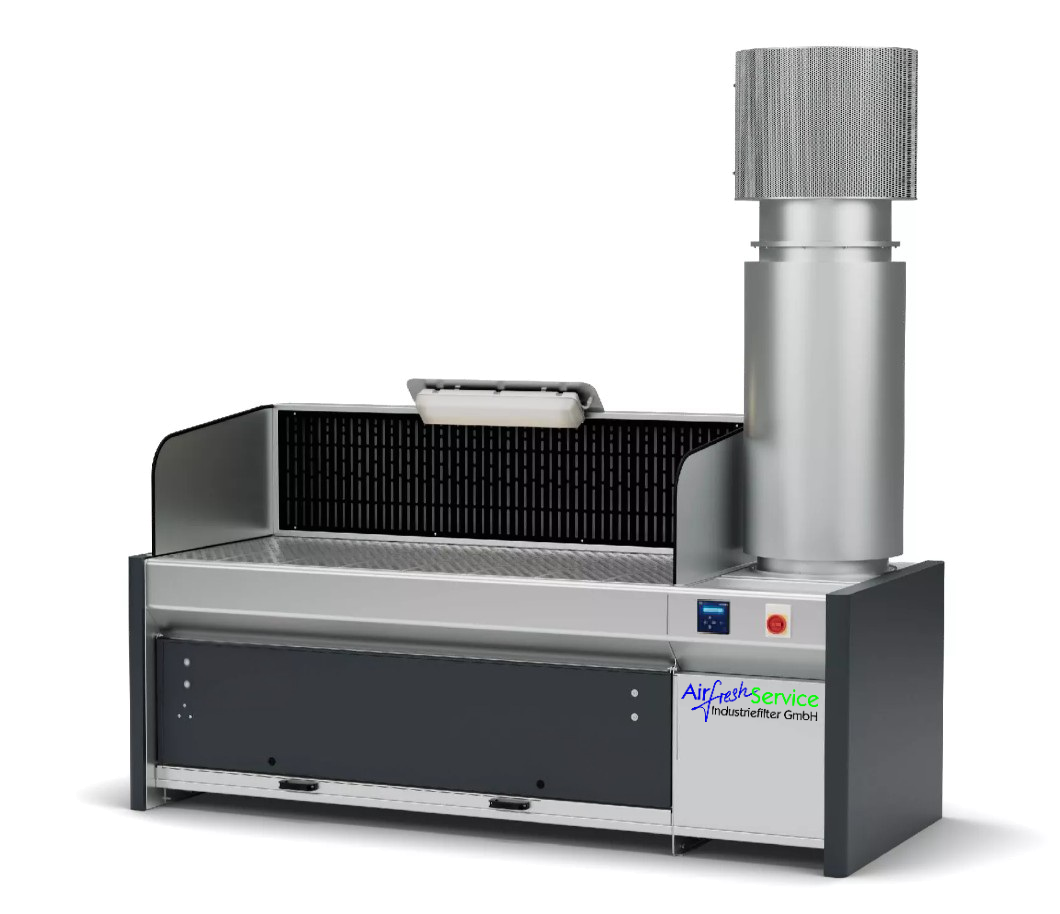

AIR GRIND Absaugtisch mit integriertem Filtersystem

Der AIR GRIND Absaugtisch mit integriertem Filtersystem ist eine kompakte Arbeitsplatzlösung für Schleifstaub, Schweißrauch, Flexen, Entgraten und Polieren. Absaugung, Filtereinheit und schallgedämmter Ventilator sind direkt im Tisch integriert, sodass Emissionen über die Arbeitsfläche und die Rückwandabsaugung erfasst, gefiltert und kontrolliert abgeführt werden können. Der Absaugtisch eignet sich besonders für einzelne Arbeitsplätze, Werkstätten und Fertigungsbereiche, in denen keine zentrale Absauganlage oder kein umfangreiches Rohrleitungssystem installiert werden soll. Der AIR GRIND ist ein Plug-&-Play-Absaugtisch mit integriertem Filtersystem für NON-ATEX-Bereiche und Arbeitsflächen von 1,5 bis 2,5 m.

Durch die Kombination aus Rückwandabsaugung, Tischauflage, Vorfilter, IFA-/BGIA-Filterpatronen, Staubschublade und schallgedämmtem Ventilator entsteht eine kompakte Lösung für saubere Luft direkt am Arbeitsplatz.

Funktionsprinzip des AIR GRIND Absaugtisches

Ein Absaugtisch mit integriertem Filtersystem arbeitet direkt am Entstehungsort der Emissionen. Beim AIR GRIND werden Staub und Rauch über die Tischfläche sowie über die Rückwandabsaugung aufgenommen. Danach durchströmt die belastete Luft die unterschiedlichen integrierten Filterstufen.

Beruhigungskammer in der Rückwand
Beruhigungskammer Untertisch
Vorfilter
Patronenfiltersystem

Die Auswahl des passenden Filters ist entscheidend für die spätere Leistung. Je nach Anwendung können Grobfilter, Patronenfilter, beschichtete Filtermedien oder zusätzliche Filterkombinationen sinnvoll sein. Staub und Partikel werden mechanisch abgeschieden; für spezielle Anforderungen können je nach Projekt weitere Filterlösungen geprüft werden.

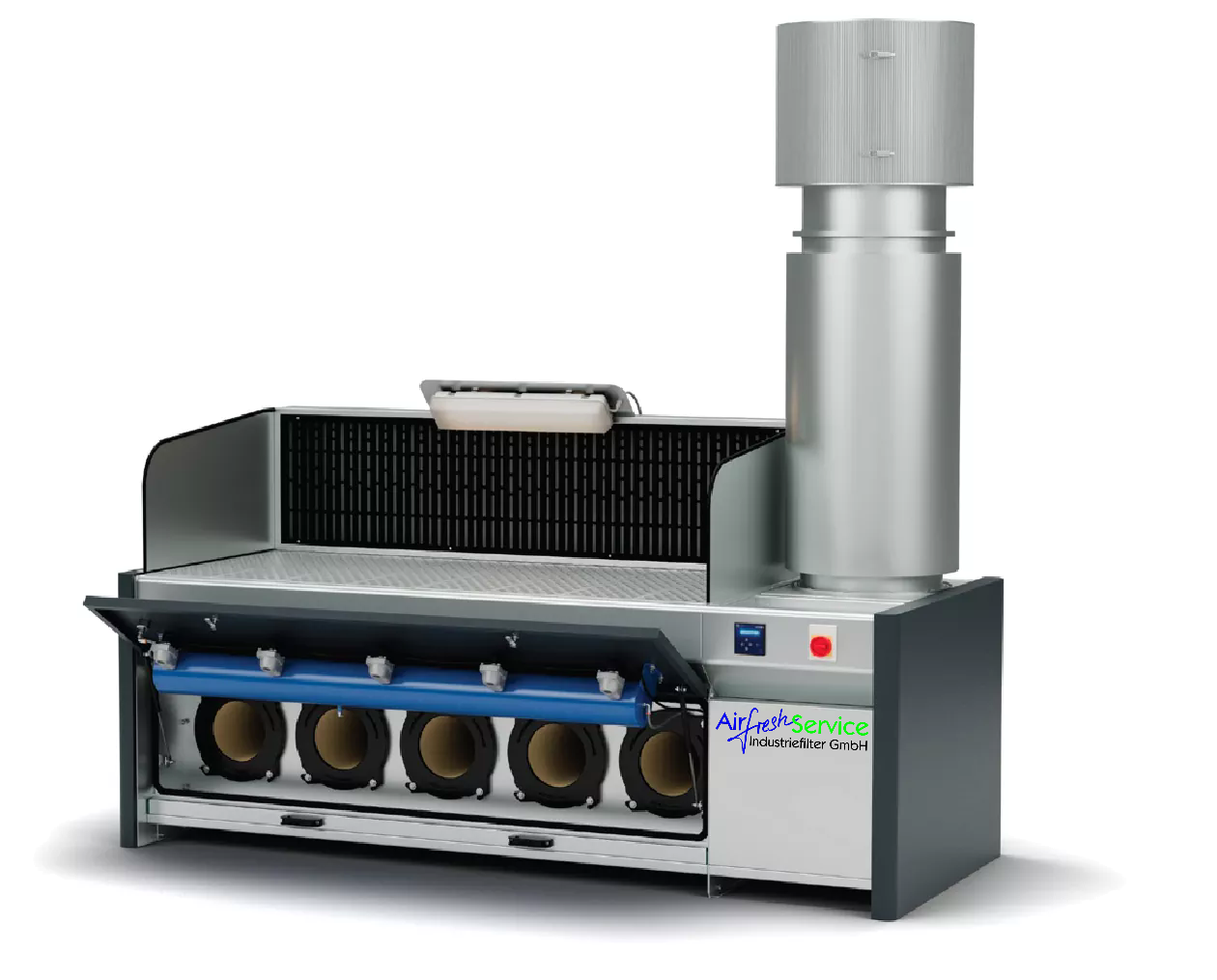

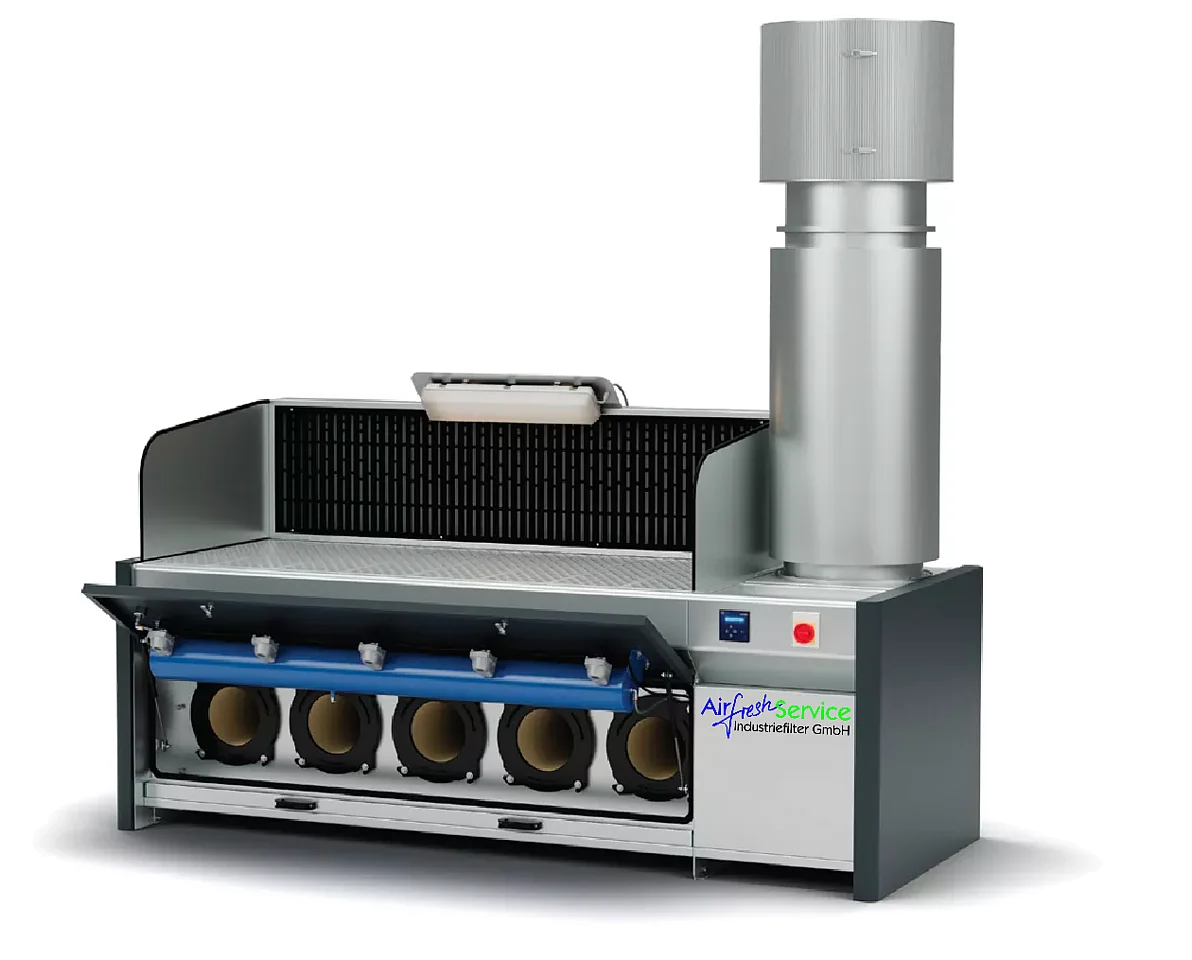

Für eine dauerhaft zuverlässige Absaugleistung müssen Filter regelmäßig kontrolliert, gereinigt oder ausgetauscht werden. Der AIR GRIND unterstützt dies durch zugängliche Wartungsbereiche, Staubschublade, Vorfilter und eine automatische beziehungsweise optional druckdifferenzgesteuerte Abreinigung. Die Produktunterlagen zeigen Vorfilter, Staubschublade, Filterpatronen, Druckluftbehälter, Abreinigungssteuerung und Hauptschalter mit Motorschutz als zentrale Komponenten.

Prozessschritte im Überblick

Arbeitsfläche mit Auflagerost
Rückwandabsaugung
Vorfilter
IFA-/BGIA-Filterpatronen
Staubschublade
Druckluftbehälter
Steuerung für die Filterabreinigung

Ventilator im Schallschutzgehäuse
Großzügige Wartungsöffnung
Hauptschalter mit Motorschutz
Optionale Beleuchtung
Optionale Seitenwände
Optionale Filz- oder Holzauflage
Rückführung der gefilterten Luft

Im Unterschied zu zentralen Staubfilteranlagen muss der AIR GRIND nicht erst aufwendig in ein Rohrleitungssystem eingebunden werden. Das System ist für eine schnelle Integration in bestehende Produktionsumgebungen ausgelegt und kann genau dort eingesetzt werden, wo Staub, Rauch oder Partikel entstehen.

Einsatzgebiete des AIR GRIND

Der AIR GRIND kommt überall dort zum Einsatz, wo Emissionen direkt an einem manuellen oder halbautomatischen Arbeitsplatz entstehen. Besonders geeignet ist der Absaugtisch für Schleif-, Entgrat-, Polier- und Flexarbeiten, bei denen Staub und Partikel nicht erst in die Hallenluft gelangen sollen.

Einsatzgebiete im Überblick:

Schleifstaubabsaugung
Schweißrauchabsaugung
Flexarbeiten
Entgraten
Polieren
Werkstattarbeitsplätze

Metallbearbeitung
Kleinere Fertigungsbereiche
Labor- und Technikumsbereiche
Dezentrale Absaugung ohne zentrale Rohrleitung
NON-ATEX-Anwendungen

Der AIR GRIND ist besonders dann sinnvoll, wenn eine Absaugung direkt am Arbeitsplatz benötigt wird, aber keine zentrale Absauganlage vorhanden ist oder installiert werden soll.

Nutzen für Betreiber und Anwender

Der AIR GRIND ist für Betriebe interessant, die eine flexible und sofort einsetzbare Absauglösung für einzelne Arbeitsplätze suchen. Da Filtertechnik und Ventilator im Tisch integriert sind, entfällt in vielen Fällen eine umfangreiche Rohrleitungsinstallation. Das macht den Absaugtisch besonders geeignet für Werkstätten, kleine Fertigungsbereiche, Nacharbeitsplätze oder wechselnde Produktionssituationen.

Vorteile im Betrieb:

Einfache Integration in bestehende Produktionsumgebungen
Absaugung direkt am Arbeitsplatz
Keine zentrale Filteranlage erforderlich
Reduzierung von Staubbelastung im Arbeitsbereich
Kompakte Bauweise mit integrierter Filtereinheit
Schallgedämmter Ventilator für angenehmeren Betrieb

Servicefreundliche Wartung über gut zugängliche Komponenten
Reingasseitige Filterentnahme für saubere Wartungsbedingungen
Anpassung durch Auflagevarianten, Seitenwände und Beleuchtung möglich
Geeignet für einzelne Arbeitsplätze und kleinere Fertigungszonen

Beim Polieren und Flexen können Staub, Abrieb und Rauch in unmittelbarer Nähe des Bedieners entstehen. Der AIR GRIND nimmt die belastete Luft direkt am Arbeitsplatz auf und führt sie dem integrierten Filtersystem zu. Optional erhältliche Auflagen und Seitenwände können den Arbeitsplatz an die jeweilige Anwendung anpassen. Für Schweißrauchanwendungen im NON-ATEX-Bereich kann der AIR GRIND eine dezentrale Lösung sein, wenn kein zentrales Rohrleitungssystem eingesetzt werden soll. Die Kombination aus Tischabsaugung, Rückwandabsaugung und Patronenfiltration unterstützt die Erfassung direkt am Arbeitsplatz.

AIR Grind – Absaugtisch für Staubanwendungen und Schweißrauch

Der AIR GRIND ist besonders dann sinnvoll, wenn eine Absaugung direkt am Arbeitsplatz benötigt wird, aber keine zentrale Absauganlage vorhanden ist oder installiert werden soll. Der Tisch vereint Arbeitsfläche, Erfassung, Filtertechnik und Ventilator in einem System. Dadurch kann er schnell in bestehende Produktionsbereiche integriert werden.

Gerade bei einzelnen Schleif-, Entgrat- oder Polierarbeitsplätzen ist diese Bauweise ein großer Vorteil: Die Emissionen werden dort erfasst, wo sie entstehen – über die Arbeitsfläche und die Rückwandabsaugung. Das reduziert die Ausbreitung von Staub im Raum und unterstützt saubere Arbeitsbedingungen.

Produktübersicht AIR GRIND

Die folgende Tabelle zeigt die wichtigsten technischen Eckdaten der AIR-GRIND-Baureihe.

Technische Daten AIR GRIND

Produkt	Luftmenge m³/h	Filterfläche m²	Leistung kW	Länge Arbeitsfläche mm	Tiefe Arbeitsfläche mm	Gesamtlänge in mm
AIR GRIND 15 ΔP	4.000	33	2,2	1.500	933	2.195
AIR GRIND 20 ΔP	5.000	55	3,0	2.000	933	2.695
AIR GRIND 25 ΔP	6.000	66	4,0	2.500	933	3.195
