AIR EVO, AIR EVO EX und AIR WELD Absaugarme für Punktabsaugung und Quellabsaugung

Die AIR EVO, AIR EVO EX und AIR WELD Absaugarme sind flexible Erfassungssysteme für die industrielle Punktabsaugung und Quellabsaugung von Schleifstaub, Schweißrauch, Lötrauch, Polierstaub und weiteren Luftverunreinigungen. Durch unterschiedliche Armlängen, Durchmesser, Montagearten und Zubehörkomponenten lassen sich die Absaugarme direkt an Arbeitsplätzen, Maschinen, Werkbänken oder Fertigungsinseln positionieren – genau dort, wo Emissionen entstehen. Die Einsatzgebiete umfassen unter anderem Schleifstaub, Schweißrauch, Staub, Lötrauch und Polierstaub sowie Anwendungen in NON-ATEX- und ATEX-Bereichen. Die Absaugareme AIR EVO, AIR EVO EX und AIR WELD Absaugarme für Punktabsaugung und Quellabsaugung sind die idealen Erfassungssysteme im harten Industrieeinsatz.

Einsatzgebiete der Absaugarme

Die Absaugarme kommen überall dort zum Einsatz, wo Emissionen möglichst direkt an der Quelle aufgenommen werden sollen. Sie eignen sich für Einzelarbeitsplätze, Fertigungszellen, Werkstätten, Laborbereiche und industrielle Produktionsumgebungen, in denen eine flexible Erfassung wichtiger ist als eine fest installierte Einhausung.

Typische Anwendungen

Schweißrauchabsaugung
Lötrauchabsaugung
Schleifstaubabsaugung
Polierstaubabsaugung
Stauberfassung an Werkbänken
Erfassung von Dämpfen und leichten Partikeln
Entstaubung an manuellen Arbeitsplätzen

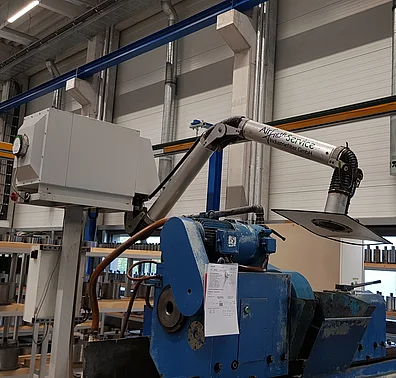

Punktabsaugung an Maschinen und Fertigungsinseln
Quellabsaugung in Labor-, Pharma- und Lebensmittelbereichen
Erfassungssysteme für metallverarbeitende Industrie
Anwendungen in chemischer, pharmazeutischer, lebensmittel- und kunststoffverarbeitender Industrie
NON-ATEX- und ATEX-Anwendungen je nach Ausführung

Die Absaugarme der Firma Air Fresh Service ist die robuste Standardlösung für industrielle Arbeitsplätze, an denen Staub, Rauch oder Dämpfe direkt an der Entstehungsquelle erfasst werden müssen. Außenliegende Gelenke reduzieren den Druckverlust und begrenzen die Verschmutzung im Arm. Die Positionierung ist für den Anwender einfach, und der Arm kann je nach Bauform stehend oder hängend eingesetzt werden.

Besondere Stärke: Erfassung direkt an der Entstehungsquelle

Der wichtigste Vorteil eines Absaugarms liegt in der beweglichen, prozessnahen Erfassung. Anstatt einen ganzen Raum abzusaugen, wird die belastete Luft direkt dort aufgenommen, wo sie entsteht. Diese Art der Punktabsaugung kann besonders effizient sein, wenn Schweißrauch, Lötrauch, Schleifstaub oder Polierstaub an klar definierten Arbeitsbereichen freigesetzt werden.

Ihre Vorteile:

Flexible Absaugarme für Punktabsaugung und Quellabsaugung
Geeignet für Schweißrauch, Lötrauch, Schleifstaub, Polierstaub und Staub
Absaugarm-Varianten für NON-ATEX- und ATEX-Bereiche

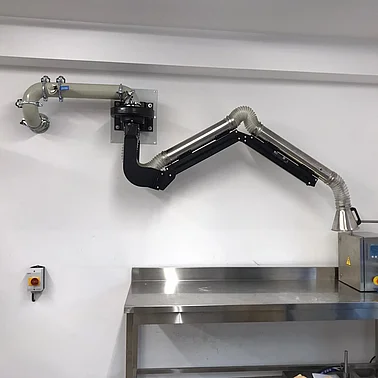

ATEX Absaugarme / Atex Absaugarme als AIR EVO EX verfügbar
Außenliegende Gelenke für geringen Druckverlust
Geringere Verschmutzung innerhalb der Armkonstruktion
Robuste Metallkonstruktion für rauen Industrieeinsatz
Armdurchmesser von 50Ø bis 250Ø mm

Arbeitsradius von 0,8 bis 10 m je nach Ausführung und Zubehör
Unterschiedliche Armlängen und Armverlängerungen erhältlich
Wand-, Decken-, Boden- und Standmontage möglich
Erfassungshauben, Düsen, Trichter, Beleuchtung und Ventilatoren als Zubehör

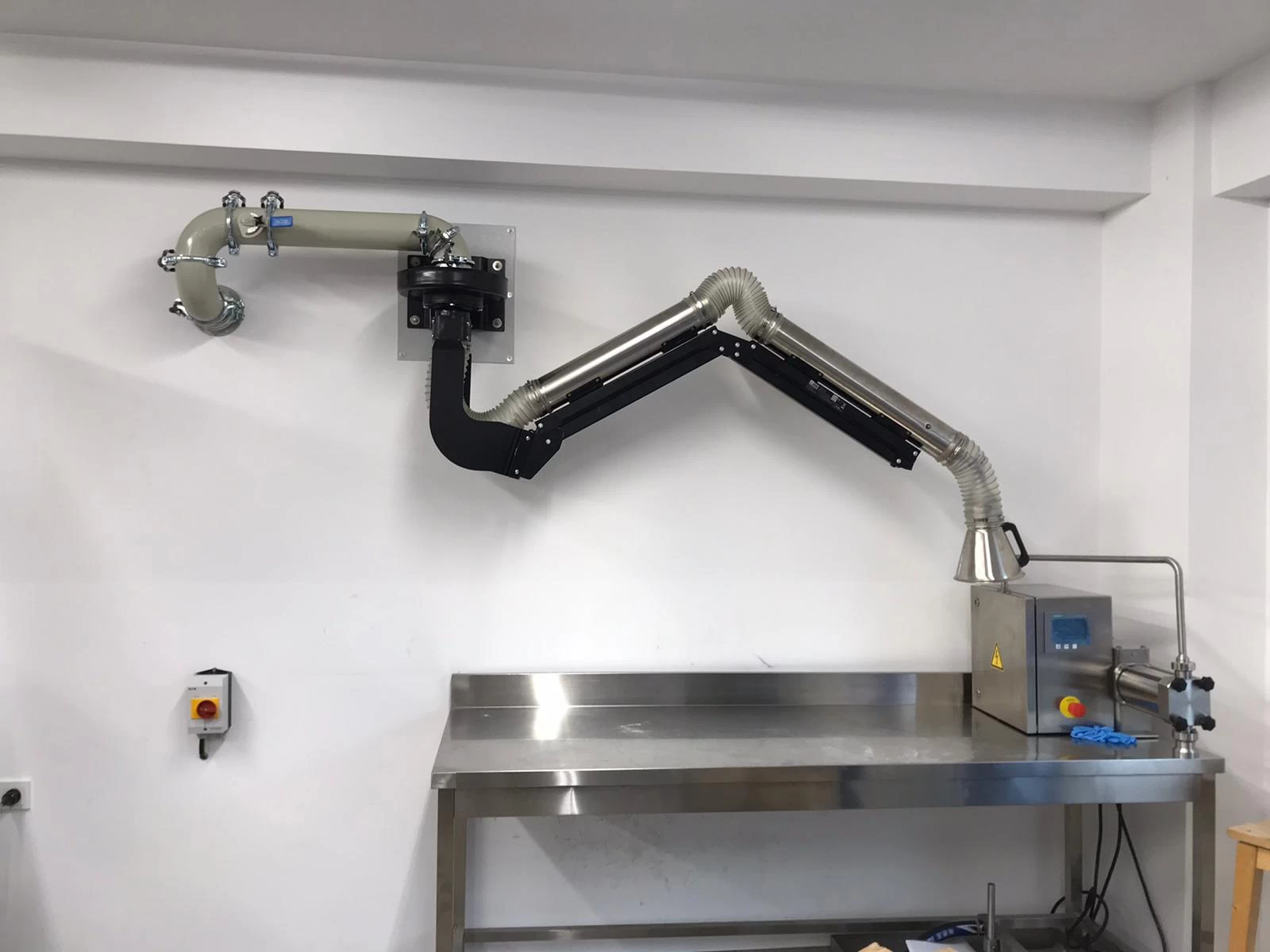

AIR WELD für Labor-, Pharma-, Lebensmittel- und Elektroanwendungen
Individuelle Anpassung an Arbeitsplatz, Prozess und Filteranlage

Durchmesser von 50Ø bis 250Ø mm sind erhältlich. Armlängen von 1 bis 4 m, Armverlängerungen von 1 bis 5 m sowie Aufnahmegestelle für Wand-, Decken- und Bodenmontage decken alle Wünsche ab.

Weiteres Zubehör:

Standkonsole
Deckenkonsole
Wandkonsole
Tischkonsole

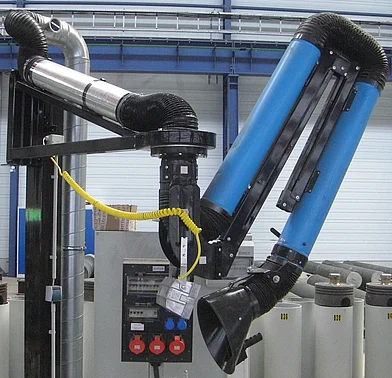

Armverlängerung von 1 bis 5 m
Direkt montierte Ventilatoren
Beleuchtungssatz
Absaugdüse
Transparente Absaugdüse

Absaugglocke
Absaugtrichter
Absaugtrichter mit Beleuchtung
Saugschlitzkanal
Mobiles Rack für Absaugarme
Integrierbare Regulierklappe
Plexiglashaube
Langabsaugdüse für großflächige Erfassung

Nutzen für Betreiber

Für Betreiber sind Absaugarme vor allem dann interessant, wenn Emissionen nicht großflächig entstehen, sondern punktuell an Arbeitsplätzen, Werkzeugen oder Bearbeitungsstellen. Die Erfassung kann dort positioniert werden, wo sie gebraucht wird, und bei wechselnden Werkstücken flexibel nachgeführt werden.

Ihre Vorteile im Überblick:

Direkte Erfassung von Emissionen am Arbeitsplatz
Weniger Ausbreitung von Staub und Rauch im Arbeitsbereich
Flexible Anpassung an wechselnde Prozesspositionen
Geeignet für einzelne Arbeitsplätze und Fertigungsinseln
Kombinierbar mit zentralen oder dezentralen Filteranlagen
Gute Ergänzung zu Staubfiltern, Schweißrauchfiltern und mobilen Entstaubern

Reduzierung unnötiger Hallenluftabsaugung durch Quellabsaugung
Ergonomische Positionierung durch unterschiedliche Armlängen und Gelenke
Zubehör für Beleuchtung, Erfassungshauben, Düsen und Montagevarianten
ATEX-Varianten für sicherheitsrelevante Anwendungen verfügbar

Die Produktfamilie umfasst AIR EVO, AIR EVO EX und AIR WELD. AIR EVO ist die robuste Industrielösung, AIR EVO EX und die ATEX-Variante sind flexible wirtschaftliche Lösungen und AIR WELD eine Ausführung für Labor-, Lebensmittel-, Pharma- und Elektroanwendungen.

Erfassungssysteme für Schweißrauchabsaugung, Lötrauch und Staub

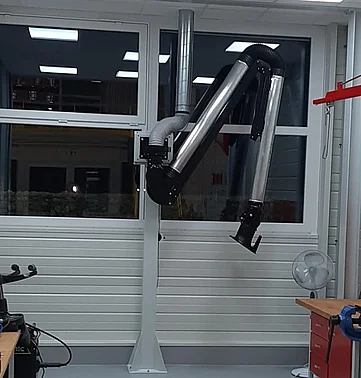

Eine wirksame Schweißrauchabsaugung hängt stark davon ab, wie gut der Rauch direkt an der Quelle erfasst wird. Ein Absaugarm kann die Erfassungshaube nah an die Schweißstelle bringen und gleichzeitig flexibel genug bleiben, um unterschiedliche Werkstücke oder Arbeitspositionen abzudecken.

Auch bei Lötrauch, Schleifstaub und Polierstaub ist die Quellabsaugung ein wichtiger Faktor. Je näher die Erfassung am Entstehungspunkt sitzt, desto weniger belastete Luft muss später über Raumlüftung oder Hallenluftsysteme behandelt werden. Die AIR-FRESH-Absaugarme sind deshalb als flexible Erfassungssysteme für verschiedene industrielle Prozesse einsetzbar.

Technische Daten der Absaugarme

Die folgende Tabelle zeigt die wichtigsten technischen Eckdaten der AIR-EVO Absaugarme Baureihe. Für konkrete Projekte sollten Luftmenge, Anbringung und Reichweite geprüft werden.

Produktübersicht AIR EVO

Produkt	Armlänge m	Ø mm	Luftmenge m³/h	Druckverlust Pa	Montagevarianten	ATEX Ausführung vorhanden
AIR EVO 100/21	2,1	100	300 - 500	450	hängend oder stehend	ja
AIR EVO 100/27	2,7	100	300 - 500	450	hängend oder stehend	ja
AIR EVO 125/30	3,0	125	400 - 700	350	hängend oder stehend	ja
AIR EVO 125/40	4,0	125	400 - 700	350	hängend oder stehend	ja
AIR EVO 160/20	2,0	160	800 - 1.200	350	hägend oder stehend	ja
AIR EVO 160/30	3,0	150	800 - 1.200	350	hängend oder stehend	ja
AIR EVO 160/40	4,0	150	800 - 1.200	350	hängend oder stehend	ja
AIR EVO 180/30	3,0	180	1.100 - 1.800	300	hängend oder stehend	ja
AIR EVO 180/40	4,0	180	1.100 - 1.800	300	hängend oder stehend	ja
AIR EVO 200/30	3,0	200	1.300 - 2.100	250	hängend oder stehend	ja
AIR EVO 200/40	4,0	200	1.300 - 2.100	250	hängend oder stehend	ja
AIR EVO 250/30	3,0	250	2.000 - 3.000	250	hängend oder stehend	ja
AIR EVO 250/40	4,0	250	2.000 - 3.000	250	hängend oder stehend	nein
